简述无热再生吸干机工作流程

文章出处:凌宇责任编辑:凌宇人气:-发表时间:2023-03-10 14:52【

       无热再生吸干机运用(PSA)变压吸附的原理,无热再生的方式,通过双塔循环吸附的流程来干燥压缩空气。一塔在一定压力下吸附压缩空气中的水分,另一塔用少部分约13%已干燥的空气减压进行再生,经过一定时间两塔再相互切换,从而实现了连续吸附净化空气。今天,简单给大家科普一下无热再生吸干机工作流程。

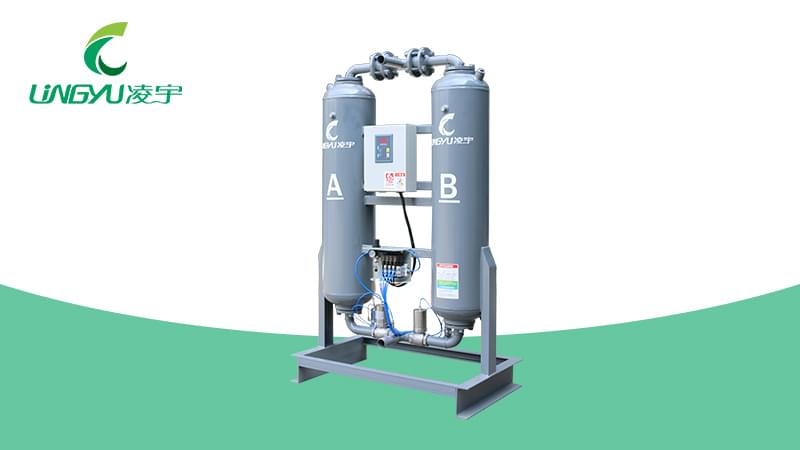

 无热吸干机

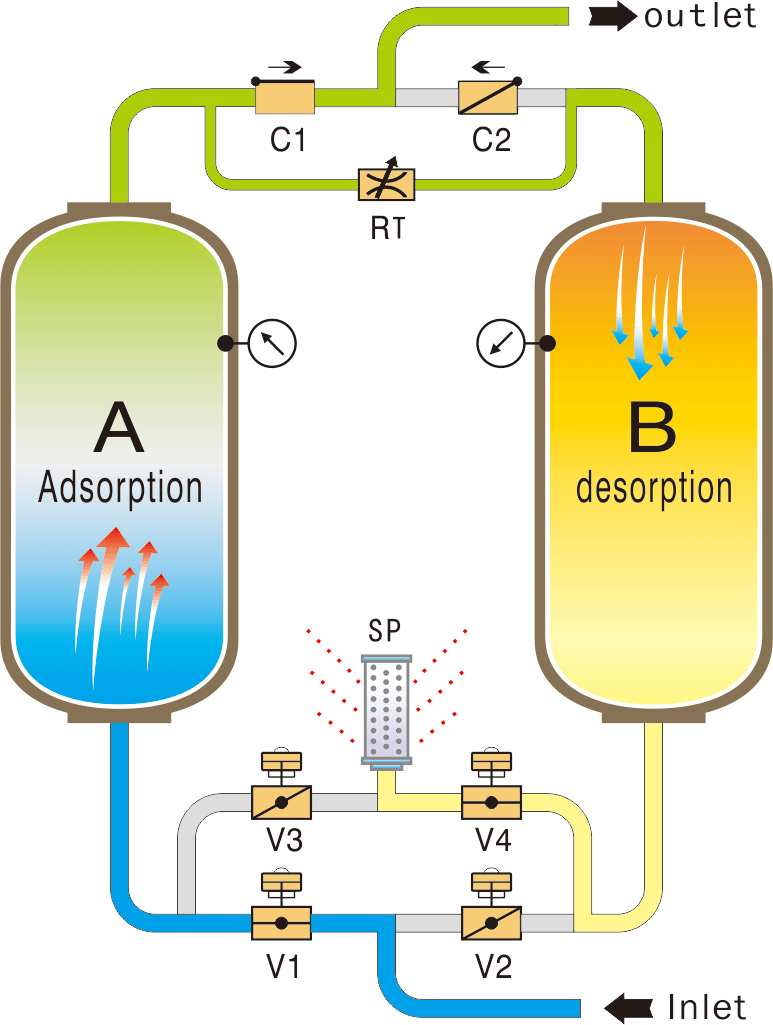

无热再生吸干机的工作过程大致可以分为以下几个部分:吸附-再生-冲压-均压






第一步:吸附

       压缩空气进入无热再生吸干机,压缩空气中的水蒸气便被吸附剂所吸附。吸附剂把水蒸气从压缩空气中吸附到其毛细孔并保持住,一直等到再生塔再生、充压完成后开始循环切换。这一过程称为吸附(干燥)过程。



第二步:再生

       无热再生吸干机泄压阀打开,瞬间的泄压把大部分水份排放至大气中,瞬间泄压完成后紧接着利用约13%的成品气,通过再生流量调节阀减压膨胀至大气压力把吸附剂中的水分逐步排除再生还原。这一过程称为再生过程。



第三步:充压

       无热再生吸干机再生完成后便进入充压流程,进入充压前会关闭对应的再生排气阀,此时便开始充压,气压来源于再生流量调节阀,再生流量调节阀为手动控制开度,其长期处于一定的开度(严禁关闭)。所以当对应的再生塔排气阀关闭,再生塔便开始充压,直到完成充压为止。



第四步:均压

       干燥机充压完成后便进入均压流程,进入均压前两塔的进气阀门会同时打开,此时便开始均压,气压来源于干燥机的入口。此过程为了再一次保证两塔在循环前双塔压力保证平衡一致,防止因再生流量调节阀开度不够大或充压时间过短造成用户使用压力的瞬间波动的影响。
