鼓风热再生吸附式干燥机使用规范--中山市凌宇机械有限公司

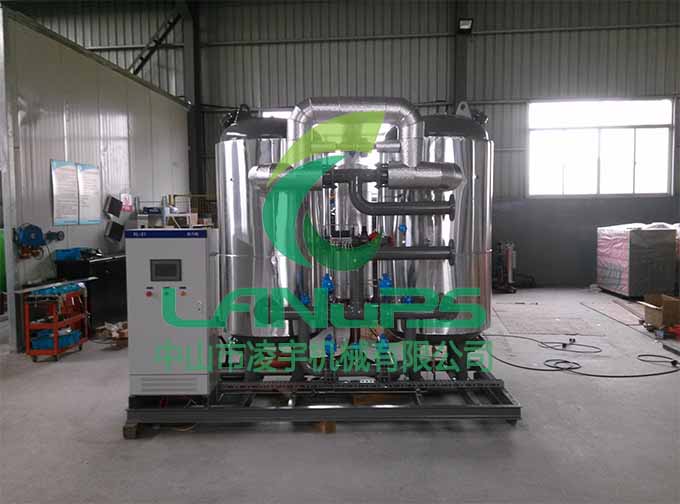

（图为凌宇出口俄罗斯的零气耗鼓风热吸干机）

一、鼓风热再生吸附式干燥机的操作过程：

1、开机前的检查

（1）首先应检查干燥机外观是否受损，配备是否齐全。观察设备安装，其不垂直度不大于1/1000。

（2）按电气原理图检查设备的接线是否有松脱。

（3）检查各阀门气路插管是否松脱或脱落，检查减压阀设定值是否正常（气动蝶阀的设备减压阀设定值为0.5～0.6Mpa）。

（4）检查进气管和出气管是否接反，如有过滤器还需查看前后过滤器型号是否装对。

2、鼓风热再生吸附式干燥机开机准备

（1）电源线由进线孔接入电气箱接线座。检查供电电压是否正常，国内单相电源为220V/50HZ，三相电源为  380V/220V/50HZ，电压允许波动范围：长期运转——额定电压±5%，瞬间允许运转——额定电压±10%，L1-L2-L3各相电压不平衡允许范围±2%，电源频率允许波动范围——额定频率±2%。

（2）参数设置（一般设备出厂前参数已经设置好，无需再设置）。

3、鼓风热再生吸附式干燥机启动步骤

（1）将出口截止阀关闭慢慢将两个干燥塔加压至管网压力。

（2）检查有无泄漏，此时再生排气阀应为关闭状态。

（3）按下启动按钮启动设备。

（4）再生排气阀自动打开，两个干燥塔中的一个开始降压。

（5）让再生干燥机运行一至二个工作循环周期，然后再打开出口阀门。

（6）当成品气出现粉尘过多时，请停机并更换部分活性氧化铝。

二、运行中的观察：

1、 鼓风热再生吸附式干燥机干燥塔的压力应与管道压力相同，通过塔上压力表显示。

2、 再生塔的压力应为0。（任何较高的再生气压力都说明系统的工作压力状态不良，）请参阅“故障诊断指导”。

3、 控制气路应保持一定的压力值，否则阀门将不进行自动切换，控制气路减压阀设定值：气动蝶阀的设备减压阀设定值为0.5～0.6Mpa

三、鼓风热干燥机的维护和保养：

1、 在第一个月中，清洗或替换压缩空气管路过滤器的滤芯，并且以后也要定期地更换。清洗干燥机排气消声器，如果再生循环中的再生塔压力大于或等于0.035Mpa替换消声器。

2、 每三个月，短时关闭减压阀，检查空气进口气动阀是否有泄漏，如有空气由排气消声器中排出则说明有泄漏。

3、 鼓风热再生吸附式干燥机中不需要任何润滑剂。

每天：

1、 每班检查前置过滤器上的自动排水阀。

 每周：

2、 检查鼓风热再生吸附式干燥机换塔、再生和升压的动作是否正常。

3、 检查运转条件、进口压力、进口温度和空气流量。

4、 检查干燥机再生消声器是否脏堵，如再生塔的再生压力过大，则表示消声器需要替换。

5、 检查前置过滤器和后置过滤器压力降，如果压力降超过0.07Mpa，更换滤芯。

每月：

6、 检查控制气路过滤减压阀滤芯，根据需要替换。

每三个月：

7、 查前置和后置过滤器芯，检查堵塞情况及可能的损坏，根据需要替换。

8、 关闭进/出口阀门或将干燥机旁通，彻底将鼓风热再生吸附式干燥机系统泄压，打开干燥剂充填口，采样检查干燥剂，如果干燥剂被油污染粉碎，请更换干燥剂。

9、 拆下并检查进口气动阀和再生排气阀，清洗和替换磨损的阀座和密封圈。

10、 检查气动阀门气缸是否泄漏或密封件是否磨损。

11、 检查止回阀，根据需要维修或更换。

12、 检查并维修控制气路电磁阀。

13、 校正露点探头。（若配有露点仪）

14、 消声器是否被油或粉尘堵塞，回压超过0.035Mpa应更换。

15、请使用鼓风热再生吸附式干燥机专用配件，避免造成不必要的损失。

四、突然停电：

当突然停电时，鼓风热干燥机的两只进气气动阀门会自动打开，两只再生排气阀会自动关闭。重新供电后，首先缓慢升高两个塔的压力至正常工作管道压力，再按下启动按钮，控制器开始工作。两塔中的一塔会进入吸附状态，另外一塔会降压进入再生状态。

五、关机：

在鼓风热再生吸附式干燥机运转循环中的升压阶段，待两塔压力基本上一致时，按下停止按钮，设备停机（如果设置了停机延时时间，则设备在停机延时后停止设备）。

鼓风热干燥机的系统配置图：

以上就是简单的鼓风热再生吸附式干燥机的系统配置图，过滤器的顺序一定要严格按照上图，不然会导致干燥机的损坏，进而引发不必要的损失。
