压缩空气系统管路压力损失怎么改善？

以下文章来源于空压机Screw compressor技术支持，作者RaymoneY

压缩空气从空压机出口输送到用气终端的过程中，必然会产生压力损失（简称“压降”）。但很多企业的管路压降远超合理范围——部分工厂主管道压降达0.15MPa以上，导致空压机出口压力需设为0.9MPa才能满足末端设备0.75MPa的需求，每多0.1MPa压力就会增加5％-8％的能耗，年浪费电费超10万元。

管路压力损失不仅吞噬能耗，还会导致末端设备压力不稳、效率下降。今天从“压降原因、改善方案、效果验证”三个维度，详解压缩空气系统管路压力损失的改善方法，帮企业堵住能耗漏洞。

一、先找根源：管路压力损失的4大核心原因

想要改善压降，首先要明确损失来自哪里。压缩空气管路的压力损失主要源于以下4个环节，不同环节的改善重点不同：

01沿程阻力损失（占比40％-50％）

压缩空气在管道内流动时，与管壁摩擦产生的压力损失，主要与管道长度、管径、内壁光滑度相关：

1.管道越长，沿程损失越大（每100米DN50管道，沿程损失约0.03MPa）；

2.管径越小，流速越快，摩擦加剧（主管道流速超12m/s时，沿程损失会翻倍）；

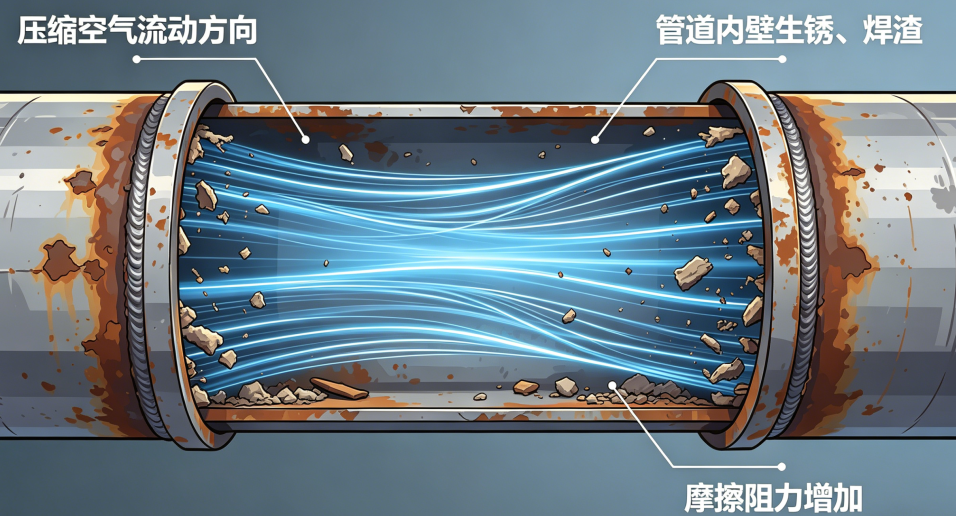

3.管道内壁生锈、有焊渣，会增加摩擦阻力（旧黑铁管的沿程损失比新镀锌钢管高30％）。

02局部阻力损失（占比30％-40％）

管道转弯、变径、接头、阀门等局部结构导致气流方向或速度突变，产生的压力损失：

1.90°弯头的局部损失约0.008MPa/个，比45°弯头高1倍；

2.管径突变（如DN50直接变DN32）的局部损失约0.015MPa，比渐变径高3倍；

3.阀门未全开（如截止阀开1/2）的局部损失会增加2-3倍，甚至超过沿程损失。

03泄露损失（占比10％-20％）

管道接头、焊缝、阀门的泄露会导致压力下降，看似是“泄露问题”，实则会迫使空压机超压运行以弥补损失，间接加剧压力损失：

1.1个直径0.1mm的泄露点，每小时会漏掉0.5m³压缩空气，导致系统压力每小时下降0.02MPa；

2.泄露率超15％的系统，为维持末端压力，空压机出口压力需比正常情况高0.1MPa以上。

04设备阻力损失（占比5％-10％）

干燥机、过滤器、减压阀等设备的内部阻力导致的压力损失：

1.未维护的过滤器（滤芯堵塞）阻力可达0.05MPa，比清洁滤芯高4倍；

2.劣质减压阀的压力损失约0.03MPa，比高效减压阀高2倍。

二、改善方案：6招精准降低管路压力损失

针对上述原因，需从“优化管路、减少局部阻力、治理泄露、优化设备”四个方向入手，制定针对性改善方案：

01 升级管道：选对管径与材质，减少沿程损失

1.弯头改造：将所有90°弯头更换为大曲率半径（≥管道直径5倍）的45°弯头，或用两个45°弯头拼接替代90°弯头，单个弯头的局部损失从0.008MPa降至0.003MPa；

2.变径优化：取消管径突变，全部采用渐变径接头（如DN50→DN40→DN32），渐变段长度≥管径差的5倍（如DN50变DN40，渐变段长度≥50mm），局部损失从0.015MPa降至0.005MPa；

3.阀门选型：将高阻力的截止阀、闸阀更换为低阻力的球阀、蝶阀（全开时局部损失≤0.002MPa），并确保所有阀门日常处于全开状态（除需调节压力的减压阀外）。

02优化局部结构：减少转弯与变径，降低局部损失

1.管径优化：按“流速标准”重新计算管径，主管道流速控制在8-12m/s，支管控制在12-15m/s，避免“小管径高流速”。例如：原DN40主管道（流速16m/s，沿程损失0.05MPa/100m），升级为DN50管道（流速9.5m/s，沿程损失0.02MPa/100m），沿程损失降低60％；

2.材质更换：将生锈的黑铁管、旧镀锌钢管更换为304不锈钢管（内壁光滑度高，摩擦系数低）或新型铝合金管道（重量轻、内壁无锈蚀），沿程损失可降低20％-30％；

3.缩短长度：重新规划管路，将空压机、净化设备移至用气负荷中心（如车间中部），缩短主管道长度。某机械厂原主管道长度200米，移机后缩短至80米，沿程损失从0.06MPa降至0.024MPa。

03彻底治理泄露：堵住“隐形漏洞”，减少压力补偿损失

1.精准定位漏点：用超声波检测仪对所有管道接头、焊缝、阀门进行全面检测，重点排查老旧管道、经常拆卸的接口，标记所有漏点（包括0.1mm以下的微小漏点）；

2.分类修复：螺纹接头松动的重新拧紧并缠绕生料带（缠绕方向与螺纹旋向一致）；密封圈老化的更换耐油密封圈（丁腈橡胶或氟橡胶材质）；管道焊缝泄露的由专业人员焊接修复，修复后保压测试（30分钟压力降≤0.02MPa）；

3.建立巡检机制：每月用超声波检测仪抽检1/3的管道，每季度全面检测一次，将泄露率控制在8％以下。某电子厂治理前泄露率22％，治理后降至6％，空压机出口压力从0.9MPa降至0.8MPa，能耗降低5％。

04优化设备配置：降低设备阻力，减少附加损失

1.过滤器维护：制定过滤器滤芯更换计划（前置过滤器每3个月更换，精密过滤器每6个月更换），避免滤芯堵塞导致阻力上升；在过滤器前后安装压力表，当压差超0.03MPa时立即更换滤芯；

2.干燥机选型：将老旧的高阻力吸附干燥机更换为低阻力冷冻干燥机（阻力≤0.02MPa），或升级为无热再生吸附干燥机（阻力≤0.015MPa）；

3.减压阀优化：将普通减压阀更换为高效精密减压阀（稳压精度±1％，阻力≤0.01MPa），并按末端设备需求精准设定出口压力（如设备需0.6MPa，减压阀出口设0.62MPa即可，无需设0.7MPa）。

05采用环形布局：均衡压力分布，避免末端欠压

将传统的“树形布局”（主管道从一端延伸至另一端）改为“环形布局”（主管道沿车间四周形成闭环，空压机出口接入环形管道），气流可从环形管道两点流向末端设备，路径缩短、阻力降低，末端设备的压力与近端压差从0.15MPa缩小至0.02MPa以内。

06加装增压设备：针对性解决末端远距压降

若部分末端设备距离主管道过远（如车间角落、室外设备），无法通过管路改造缩短距离，可在末端加装小型压缩空气增压泵（压力范围0.4-1.2MPa，流量0.1-1m³/min），将压力从0.6MPa提升至0.75MPa，避免整个系统超压运行。

三、效果验证：3个指标判断压降改善是否达标

改善后需通过以下3个指标验证效果，确保压降控制在合理范围：

01总压降指标

系统总压降（空压机出口压力-末端设备入口压力）需≤0.08MPa，其中：

1.主管道压降≤0.03MPa/100米；

2.局部损失（弯头、变径、阀门）总和≤0.03MPa；

3.设备阻力（干燥机、过滤器）总和≤0.02MPa。

02流速指标

主管道流速≤12m/s，支管流速≤15m/s，可通过流量计实测或按公式计算（流速=总排量/管道截面积），避免流速超标导致沿程损失增加。

03能耗指标

改善后空压机出口压力可降低0.05-0.1MPa，对应的能耗降低5％-8％。

四、常见误区：改善压降时别踩这2个坑

01只改管径，不改布局

部分企业只将小管径换成大管径，却不优化环形布局、不缩短长度，导致末端压降仍超标。例如某车间主管道从DN40换成DN50，但仍采用树形布局（长度180米），末端压降仅从0.15MPa降至0.12MPa，未达标的0.08MPa；改为环形布局后，压降进一步降至0.07MPa。

02忽视设备阻力，只改管道

只优化管道，却不维护过滤器、不更换高阻力阀门，设备阻力仍占总压降的40％，整体改善效果有限。

压降改善是“系统工程”，精准施策是关键，压缩空气系统管路压力损失的改善，不是“单点改造”，而是“管道、局部结构、泄露、设备”的全系统优化。每降低0.01MPa压降，就能减少0.5％-0.8％的空压机能耗，对年耗电量超10万度的企业来说，年省电费可达5000-8000元。

建议企业先通过“压力测试+超声波检测”明确压降分布（沿程、局部、泄露各占多少），再针对性制定改善方案——优先治理泄露（投入少、见效快），再优化管道与局部结构，最后升级设备。只要精准施策，就能将管路压降控制在合理范围，让压缩空气系统从“高耗”变“高效”。
